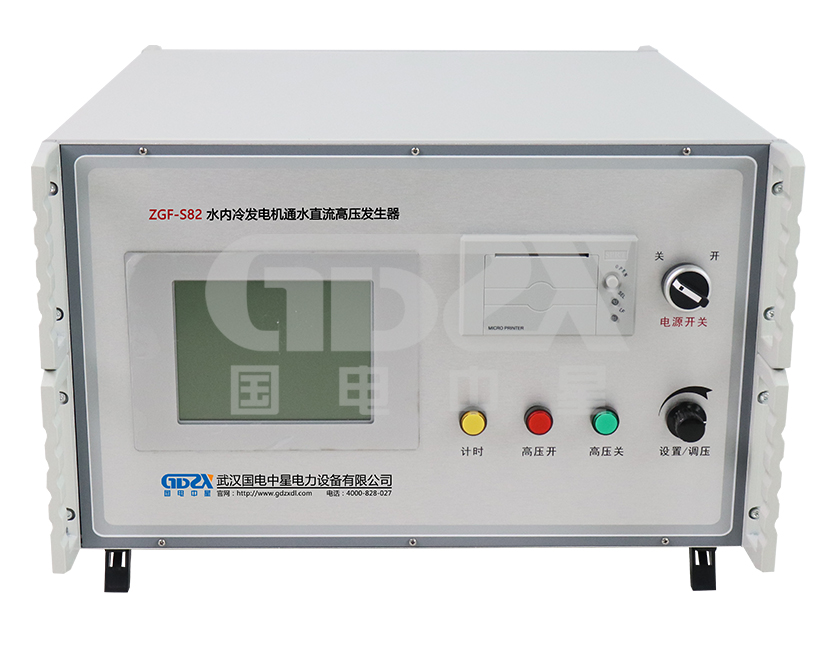

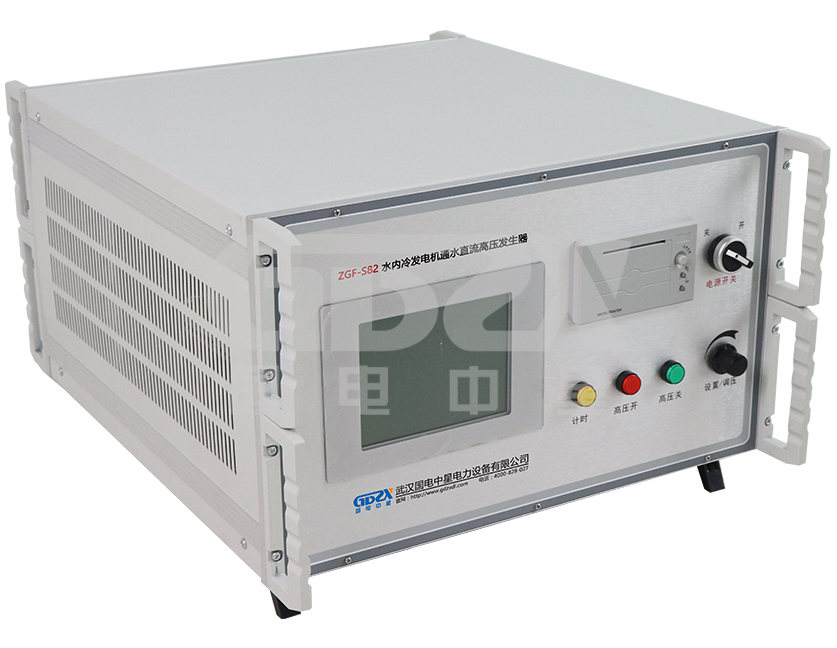

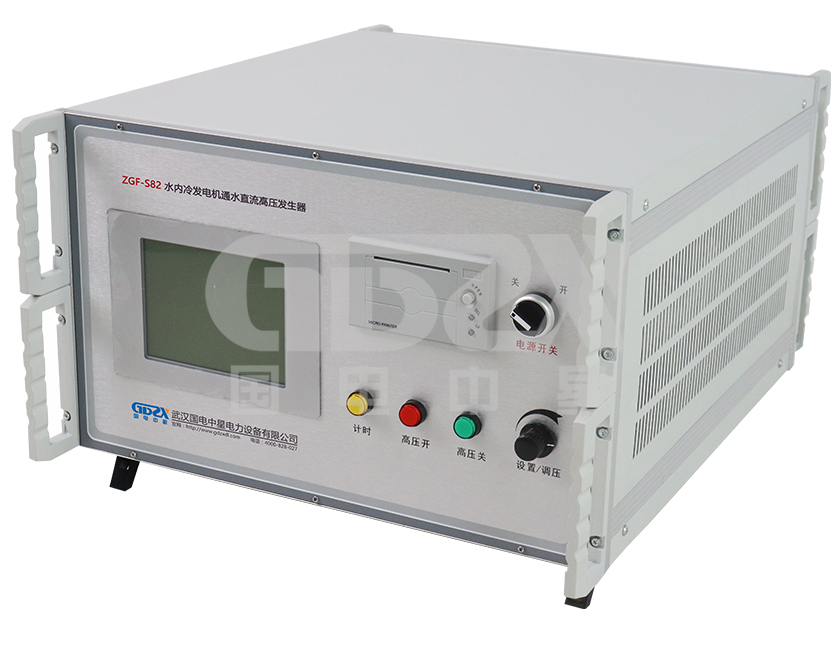

ZGF-S系列水內冷發電機通水直流高壓發生器
高品質、便攜式并能承受額定電壓放電而不損壞的專業儀器
參考標準：

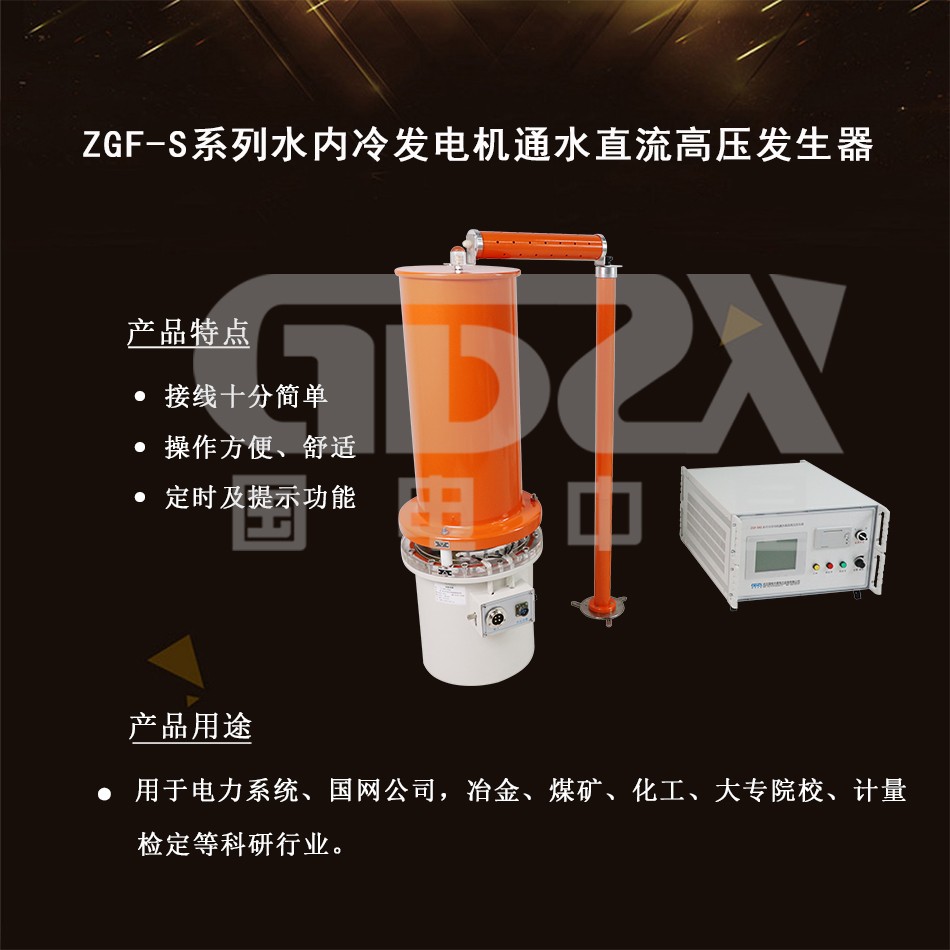

●由控制箱及倍壓兩部分組成，接線十分簡單。
●采用電子控制與調諧，操作方便、舒適。
●一分鐘定時及提示功能。
說明書
操作視頻ZGF-S系列水內冷發電機通水直流高壓發生器系我公司根據“低壓屏蔽”原理，在前一代產品的基礎上研制開發的新一代液晶屏顯、智能化的專用試驗儀器。其采用大功率直流高壓發生器的核心技術，替代了傳統的試驗變壓器、高壓硅堆、穩壓電容、整流電容及電感、直流高壓分壓器、調壓器、mA表、μA表以及極化電勢補償裝置等一系列單部件組合試驗工具，將其全部整合于一個高壓（發生）單元和一臺控制箱內，顯著地減少了成套試驗裝置的單部件數量，極大程度地降低了試驗設備的重量，減輕了試驗人員的工作強度，簡化了試驗接線，使試驗更加便捷、高效、可靠。同時，具有電子調壓、自動極化補償以及豐富的保護功能，使試驗操作更簡易、安全；中頻倍壓的采用，使得試驗電壓更理想，試驗數據更準確、穩定，結果更可靠。
1) 整套裝置僅由控制箱及倍壓兩部分組成，接線十分簡單。
2) 采用電子控制與調諧，操作方便、舒適；電壓、電流等均在面板表計上直接讀數且無需換算。
3) 一分鐘定時及提示功能，按試驗規程要求設定。
規格 | 80/200 |
輸出電壓（kV） | 80 |
輸出電流（mA） | 200 |
輸出功率（kW） | 16 |
機箱重量 | 38 |
倍壓重量 | 15+38 |
倍壓筒高度 | 1050 |
電壓測量誤差 | 1.0%±2個字 |
總電流測量誤差 | 1.0%±2個字 |
漏電流測量誤差 | ±2.0%（滿度） |
過壓整定誤差 | ≤1% |
電壓穩定度 | 1.0%(隨機波動、電源電壓變化±10%) |
工作方式 | 額定負載一次連續工作≤5分鐘 |
環境溫度 | -10℃~40℃ |
相對濕度 | 當溫度為25℃時不大于90%（無凝露） |
海拔高度 | 2000米以下 |
ZGF-S系列水內冷發電機通水直流高壓發生器選型一覽表 | ||||||||
產品型號 | ZGF-S62 | ZGF-S63 | ZGF-S82 | ZGF-S83 | ZGF-S92 | ZGF-S93 | ZGF-S102 | ZGF-S103 |
規格 | 60/200 | 60/300 | 80/200 | 80/300 | 90/200 | 90/300 | 100/200 | 100/300 |
輸出電壓（kV） | 60 | 60 | 80 | 80 | 90 | 90 | 100 | 100 |
輸出電流（mA） | 200 | 300 | 200 | 300 | 200 | 300 | 200 | 300 |
輸出功率（kW） | 12 | 18 | 16 | 24 | 18 | 27 | 20 | 30 |
機箱重量 | 35 | 38 | 38 | 39 | 39 | 40 | 40 | 40 |
倍壓重量 | 10+24 | 14+37 | 15+38 | 15+38 | 15+39 | 15+37 | 17+39 | 17+39 |
倍壓筒高度 | 750 | 750 | 1050 | 1050 | 1050 | 1050 | 1050 | 1050 |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
