ZXSBF系列感應耐壓試驗裝置的技術特性與應用分析

在電力設備預防性試驗與絕緣強度檢測中，感應耐壓試驗裝置是保障高壓互感器、變壓器等設備安全穩定運行的關鍵測試設備。ZXSBF系列感應耐壓試驗裝置作為一款專為電力系統設計的高精度試驗設備，其在技術指標、功能適用性以及標準符合性方面表現出顯著優勢。本文將從技術特點、性能對比及實際應用等角度，對該裝置進行深入剖析。

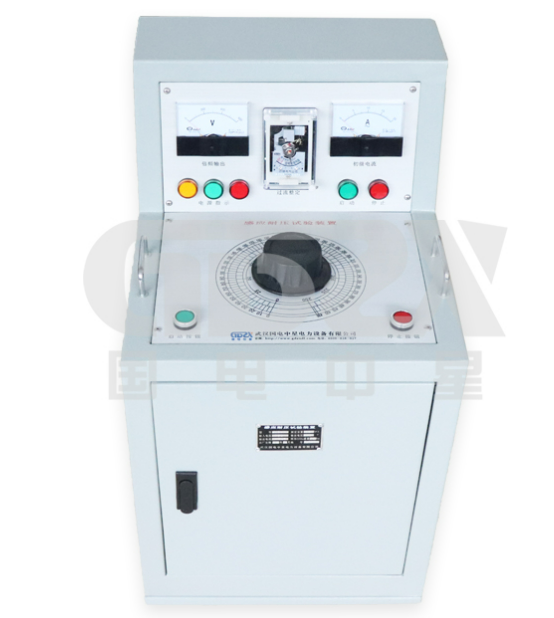

一、ZXSBF系列裝置概述

ZXSBF系列感應耐壓試驗裝置是依據國家標準《GB311-61》和原水電部《電氣設備預防性試驗規程》（1985年）所研制，主要用于35–220kV串激式電壓互感器的感應耐壓試驗，也可用于電機、小型變壓器繞組的絕緣強度考核。該裝置通過產生三倍頻（150Hz）電源，模擬運行中的過電壓狀態，有效檢測主絕緣和從絕緣的耐壓能力。

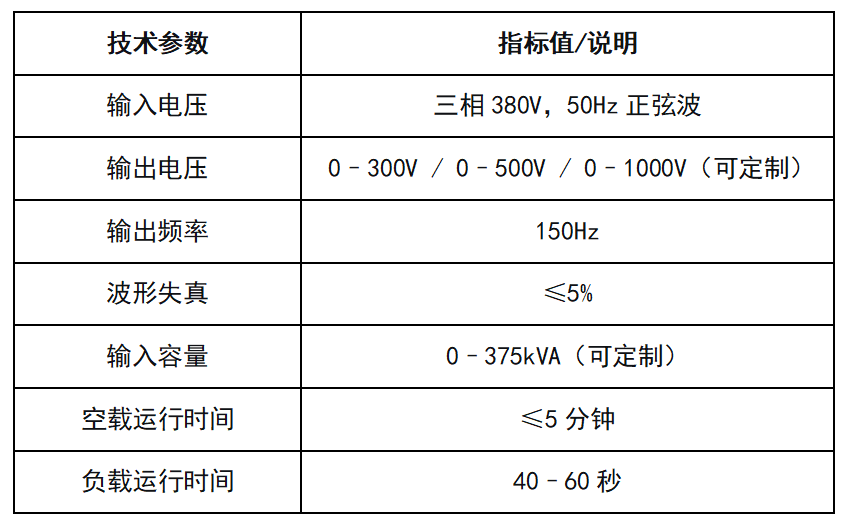

二、主要技術指標分析

從上述參數可以看出，ZXSBF系列具備高頻率穩定性和低波形失真的特點，輸出電壓范圍靈活可調，適應不同電壓等級的測試需求。其短暫的負載運行時間（最長60秒）符合短時耐壓試驗的要求，避免設備過熱或絕緣損傷。

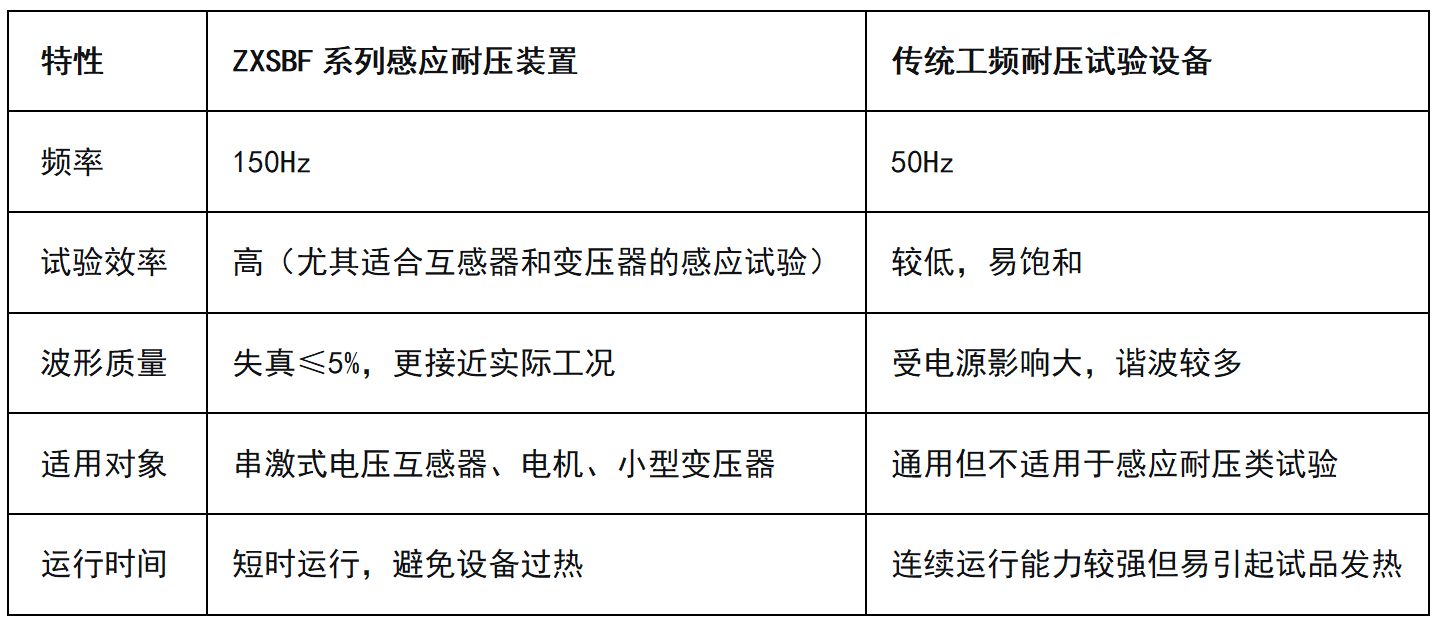

三、與傳統工頻耐壓設備的對比

優勢總結：
ZXSBF系列因其倍頻輸出特性，尤其適合檢測帶有鐵芯結構的互感器和變壓器，能有效避免工頻試驗時因鐵芯飽和導致的試驗失敗或設備損壞。其短暫的加載時間也符合國際標準中對感應耐壓試驗的時間要求，兼顧效率與安全性。

四、典型應用場景

●    高壓電壓互感器感應耐壓試驗：
適用于35–220kV系統，檢驗主絕緣和縱絕緣強度。

●    電機繞組試驗：
對中小型電機進行150Hz感應電壓試驗，評估絕緣老化狀態。

●    小型變壓器感應耐壓：
作為短時150Hz電源，考核其絕緣設計是否符合要求。

五、使用建議與注意事項

●    應在良好接地環境下操作，確保人員和設備安全；

●    空載運行時間不宜超過5分鐘，避免勵磁電流過大；

●    輸出連接需牢固可靠，防止接觸電阻影響試驗結果；

●    建議在環境溫度–10℃至40℃范圍內使用。

六、結語

ZXSBF系列感應耐壓試驗裝置以其專用的頻率輸出、良好的波形控制能力和高度的標準化設計，在電力預防性試驗領域中具有不可替代的作用。尤其在對互感器進行倍頻感應耐壓試驗方面，其性能顯著優于傳統工頻試驗設備。技術人員在實際應用中應結合具體試驗對象與標準要求，合理選擇輸出電壓和運行時間，以充分發揮該設備的效能。
      國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
