突破干擾藩籬，賦能精準診斷：JSY-02變頻抗干擾介質損耗測試儀的技術優勢與應用解析

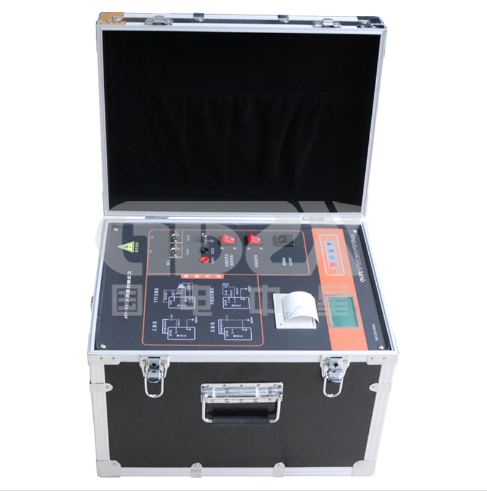

介質損耗因數（tanδ）和電容量（Cx）是評估高壓電力設備（如變壓器、套管、互感器、電容器、電纜等）絕緣狀態的關鍵參數。精準測量這些參數對于預防性試驗、故障診斷和設備狀態評估至關重要。然而，現場強電場干擾、設備接地方式多樣、測試效率與精度要求高等挑戰，一直困擾著傳統測試設備和方法。JSY-02介質損耗測試儀（正接法+反接法）的出現，以其變頻抗干擾、全自動測量、寬范圍高精度等核心特性，為技術人員提供了更強大的測試工具。本文將深入剖析JSY-02的技術特點，并與傳統方法進行對比，闡述其在實際應用中的顯著優勢。

一、核心挑戰：傳統介質損耗測試的痛點

1.強電場干擾： 在運行變電站或鄰近帶電設備環境下進行測試，工頻干擾信號會嚴重淹沒微弱的測試信號，導致傳統50Hz/60Hz單頻測試儀數據失真、波動大甚至無法讀數。

2.操作繁瑣易錯： 手動操作步驟多（如升壓、讀數、計算），依賴操作人員經驗，容易引入人為誤差，效率低下，尤其在批量測試時。

3.適應性與靈活性不足：

傳統設備往往對試品接地方式（直接接地或不接地）有嚴格要求，需要更換復雜的接線方式或輔助設備。

測試頻率單一，難以有效避開現場干擾頻率或滿足特殊測試需求。

對小損耗（低tanδ）或特殊電容范圍（極大或極?。┰嚻返臏y量精度和分辨率有限。

4.安全性與保護機制： 高壓測試本身具有風險，設備缺乏完善保護（如高壓短路、接地不良）可能危及人員和設備安全。

絕緣油測試不便： 單獨測試絕緣油損耗通常需要專用油杯和額外接線，過程相對繁瑣。

二、JSY-02的技術突破與優勢解析

JSY-02針對上述痛點進行了系統性的技術創新：

1.變頻抗干擾技術：核心利器

技術原理： JSY-02提供單頻（45Hz, 50Hz, 55Hz, 60Hz, 65Hz） 和自動雙變頻異頻（45/55Hz, 55/65Hz, 47.5/52.5Hz） 多種測量模式。

對比優勢：

vs 傳統單頻工頻儀： 這是最顯著的飛躍。通過將測試頻率偏移工頻（50/60Hz）及其主要諧波，JSY-02能有效避開現場最強的干擾源。即使干擾電平高達≤3%（技術指標），儀器依然能保證測量的準確度（tgδ:±(讀數*1.5%+0.06%)）。傳統儀器在此環境下往往束手無策或數據不可信。

vs 固定異頻儀： 提供多種頻率組合，適應性更強，可根據現場干擾頻譜靈活選擇最優頻率對，進一步提高抗干擾能力。

2.全自動測量與智能化操作：效率與精度的保障

技術原理： 內置微處理器，采用中文菜單引導操作。用戶設置好參數（如電壓、頻率）后，儀器自動完成升壓、測量、計算、顯示/存儲結果全過程。

對比優勢：

vs 手動/半自動儀器： 極大簡化操作流程，顯著提高測試效率，減少人為操作失誤和讀數誤差，尤其適合批量測試和現場快速診斷。中文菜單極大降低操作門檻。

3.寬廣的測量范圍與高分辨率：應對復雜試品

技術參數：

tgδ: 0.001% ~ 100% (分辨率 0.001%)

Cx (內施高壓): 3pF ~ 60000pF/10kV; 60pF ~ 1μF/0.5kV

Cx (外施高壓): 3pF ~ 1.5μF/10kV; 60pF ~ 30μF/0.5kV

對比優勢：

vs 范圍窄的儀器： JSY-02覆蓋了從極小電容（如套管末屏）到極大電容（如長電纜、大容量電容器）的幾乎所有常見電力設備，以及從超低損耗（新設備、優質絕緣）到高損耗（老化或受潮設備）的完整tanδ范圍。其0.001%的分辨率對于監測設備絕緣的細微劣化至關重要，這是很多傳統儀器難以企及的。

4.完備的正/反接線與靈活應用：

技術特點： 支持正接法（適用于一端接地的試品）和反接法（適用于兩端不接地的試品）。

對比優勢：

vs 單一接線方式儀器： 無需額外轉換設備或復雜接線改動，一臺儀器即可滿足現場絕大多數設備的測試需求，通用性極強。

5.絕緣油測試便捷化：

技術特點： 明確優化了對絕緣油損耗測試的支持。

對比優勢：

vs 需要專用油測試儀或復雜配置： JSY-02利用其標準測試單元（配合油杯），簡化了接線和操作流程，實現了絕緣油tanδ測量的“方便、簡單、準確”，方便實驗室和現場油務試驗。

6.多重安全保護機制：

技術特點： 具備高壓短路保護和儀器接地不好保護。

對比優勢：

vs 保護機制簡陋的儀器： 有效防止因誤操作（如測試線短路）或現場接地條件不良導致的儀器損壞或人身安全事故，提升現場測試的安全性和可靠性。

7.高輸出能力與穩定電源：

技術參數： 高壓輸出 0.5~10kV (20檔，步進500V)，容量 1500VA；電源適應 AC 220V±10%, 50±1Hz。

對比優勢： 充足的功率輸出確保在測試大容量試品時電壓穩定，寬電源適應范圍保證在不同現場供電條件下的穩定工作。

三、典型應用場景與價值

1.發電廠、變電站預防性試驗： 在強電磁干擾環境下，精準測量變壓器、GIS、互感器、避雷器、套管等設備的tanδ和Cx，評估絕緣老化、受潮、劣化狀況。

2.高壓電器設備制造車間/實驗室： 用于出廠試驗、型式試驗和科研開發，其高精度和寬范圍滿足嚴格的質量控制和研究需求。

3.絕緣油狀態診斷： 便捷地測量絕緣油的介質損耗，判斷油質劣化程度。

4.故障設備診斷： 通過異常tanδ或Cx值，輔助定位設備內部絕緣缺陷。

四、JSY-02 vs 傳統方法的對比總結

結論

JSY-02介質損耗測試儀通過其核心的變頻抗干擾技術、全自動智能化操作、寬廣精準的測量能力以及完備的安全防護和接線靈活性，有效解決了傳統介質損耗測試在強干擾現場、操作效率、測量范圍精度以及安全性等方面面臨的諸多挑戰。它不僅是一款高精度的測量儀器，更是技術人員在電力設備絕緣狀態診斷工作中提升效率、保障安全、獲取可靠數據的強大工具。對于需要在復雜電磁環境或?qū)y試精度、效率有高要求的技術人員而言，JSY-02代表了當前介質損耗測試領域先進且實用的解決方案。深入理解并掌握其技術特性和優勢，將極大地提升高壓設備絕緣診斷工作的水平和效能。
